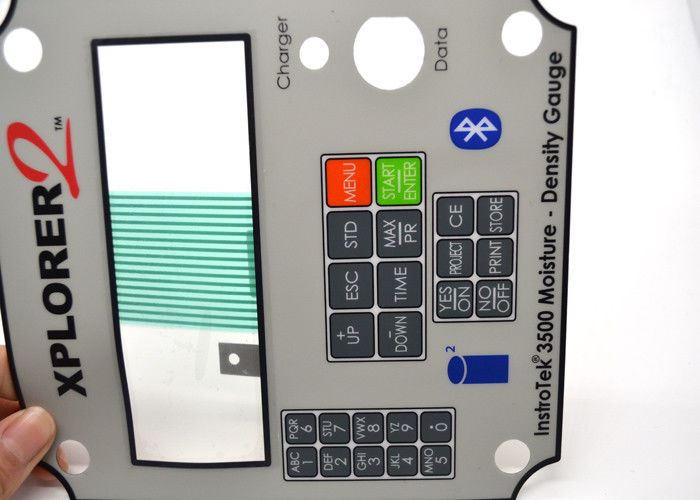

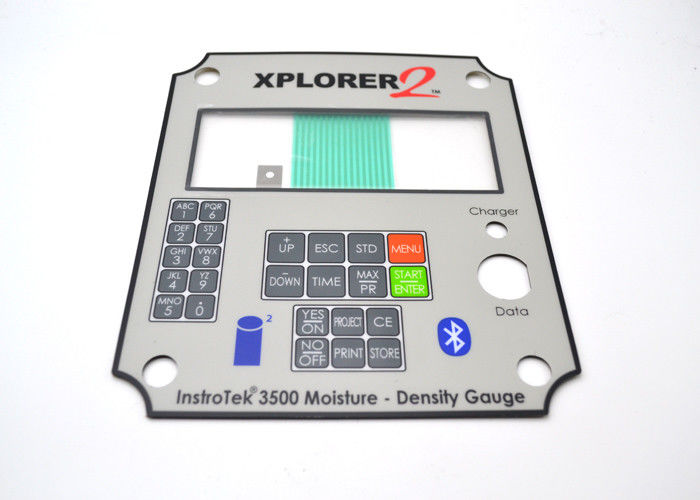

Abschirmung den Stromkreis Siegelmembranschalter-glatten Oberflächenkratzer beständig

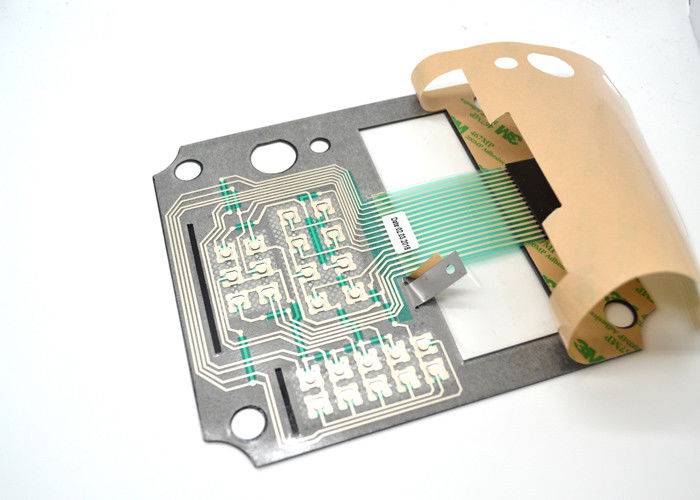

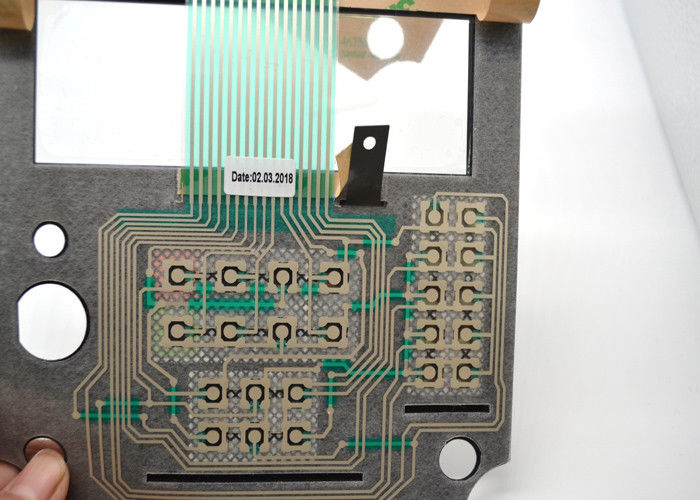

Membranschalter mit einem Abschirmungsstromkreis auf dem Innere für Schutz/



ZS-74/das Kundenlogo auf ihm





Produktbeschreibung





Betriebsspannung: DC 35V

Betriebsstrom: 100mA 1W

Durchgangswiderstand: < 100="" Ohms="">

Widerstand des offenen Stromkreises: ≥ 10MΩ an 100V



Betriebstemperatur: Flache/Metallhaube: - 20°c zu +80°c



Lagertemperatur: Flache/Metallhaube: - 40°cto +80°c



Lebenserwartung Flach- ≥5,000,000 setzt Zeit Tast-Zeiten type≥1,000,000 fest



Schalteranschlag: 0,1 bis 0.6mm

Kontaktprellen: 5 zu 30ms

Betätigungskrafttoleranz: +/- 20 zu 45g

Tastverhältnis: FC > 40%

Betriebsfeuchtigkeit: bis 95% relative Feuchtigkeit

Weibliches, männliches Verbindungsstück, Lötmittelstifte und Heißsiegelverbindungsstücke sind verfügbar



Elektrische Leistungen

Draht-Widerstand	0.5mm Breite,<1>	Nennstrom	25-100mA, DC 0-30V
Isolationswiderstand	>100MΩ 250V DC	Funktions-Spannung	<50v DC="">
Nicht-Tastschalter	0.1-0.4mm	Tastschalter	0.4-1.0mm
Berufsleben	Berufsleben	Betriebstemperatur	-40℃ | 70℃
Arbeitsfeuchtigkeit	40℃, 98%RH kein Einfluss	Substrat-Spannung	DC 1500V
Feedback-Zeit	10ms	Endstück-Falte	R>1,180





Was ist ein Membranschalter?





Membranschalter werden im Allgemeinen von fünf verschiedenen Schichten hergestellt. Dieses schließt Membran mit ein,



Grafik-, Tast-, steife und statischeschichten. Die erste Schicht enthält die grafische Schnittstelle für



Benutzer, zum der Maschine zu steuern. Sie kann einen flexiblen Stromkreis für weniger teures auch einschließen



Alternativen.



Eine andere Schicht enthält die gedruckte Schaltung, die erlaubt, dass ein Signal übertragen wird. Die Tinte



das wird für das Drucken auf dem Stromkreis besteht im Allgemeinen eine Vielzahl von Metallen verwendet. Dieses



Hilfen, damit das Signal für an und abstellen leitfähig ist.



Membranschalter lassen forcommunication in den elektronischen Geräten stattfinden. Membran



Schalter sind ein Gerät, das in hohem Grade hoch entwickelt oder ziemlich einfach mit Absicht sein kann.
